ACT距離計算サービスのプログラミングについて

ACT距離計算サービスのサーバ構成

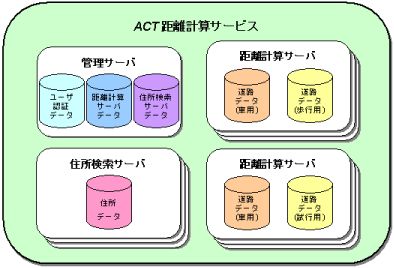

ACT距離計算サービスは、1台の管理サーバ、複数台の距離計算サーバおよび住所検索サーバから構成されています。

  • 管理サーバ
    ユーザIDやパスワードが正しいかを判定するユーザ認証機能、どの距離計算サーバがどのような計算用道路データを保持しているかといった状態管理機能を有しています。

  • 距離計算サーバ
    道路ネットワークデータ(「計算用道路データ」といいます)を保持しており、クライアントから受信した計算要求をもとに、距離計算を実行し、計算結果をクライアントに返信します。1台の距離計算サーバには複数の計算用道路データが設定されている場合があります。

  • 住所検索サーバ
    住所データを保持しており、クライアントから受信した検索要求をもとに、漢字住所文字列・住所コード・郵便番号から当該地点の経緯度を検索し、検索結果をクライアントに返信します。

サービスの種類

管理サーバと距離計算サーバには、次のようなWebサービスが存在します。
RESTを利用して距離計算を行なう場合は、以下を意識する必要はありませんが、XML/Webサービスを利用して距離計算を行うには、管理サーバと距離計算サーバの両方のサービスを呼び出す必要があります。

サーバ サービス 解説
管理サーバ 計算用道路データ情報
取得サービス
指定ユーザが計算可能な計算用道路データのリストを取得する
距離計算サーバ
取得サービス
指定計算用道路データで計算可能な距離計算サーバのURLを取得する
距離計算サーバ 距離計算サービス 距離計算を実行する
住所検索サーバ 住所検索サービス 住所検索を実行する

呼び出し手順

ACT距離計算サービスを呼び出すプログラミング方法には、3つのパターンがあります。

REST APIを利用した開発環境の場合

リクエストパラメータを指定し、REST APIを呼び出す

XML/Webサービスに対応している開発環境の場合

「ACT距離計算サービスWSDLファイル」を使用して直接距離計算サービスを呼び出す

  • REST APIを利用した開発環境の場合
    リクエストパラメータを指定し、REST APIを呼び出す
  • XML/Webサービスに対応している開発環境の場合
    「ACT距離計算サービスWSDLファイル」を使用して直接距離計算サービスを呼び出す
  • XML/Webサービスに対応していない開発環境の場合
    ACT距離計算サービスとWin32アプリケーションとの橋渡しを行う「ACT距離計算サービス-Win32 ブリッジDLL」を使用して間接的に距離計算サービスを呼び出す

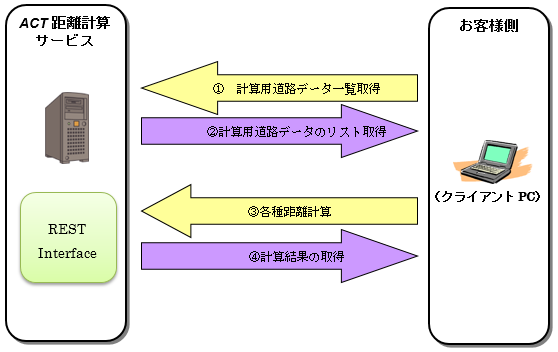

以下は、「ACT距離計算サービス REST API」を使用して距離計算サービスを呼び出す一般的な手順です。

計算用道路データ一覧取得

  1. 計算用道路データ情報取得サービス呼び出し
    ユーザ毎に与えられるユーザIDを管理サーバへ送信し、計算が可能な計算用道路データ(NWID)のリストを取得します。
  2. 計算用道路データのリスト取得
    管理サーバから計算用道路データ(NWID)のリストを取得します。どの計算用道路データ(NWID)で計算を行なうかを決定します。
  3. 各種距離計算サービス呼び出し
    2で取得した計算用道路データ(NWID)を用いて、各計算サービスを呼び出します。
  4. 計算結果の取得
    計算結果を取得し、所要時間、道のり、走行ルートなどの情報を表示します。

(*) 1,2は事前に使用する計算用道路データ(NWID)が分かっていれば、呼び出す必要はありません。

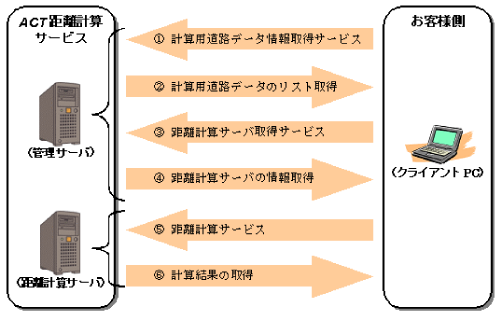

以下は、「ACT距離計算サービスWSDLファイル」を使用して距離計算サービスを呼び出す一般的な手順です。

  1. 計算用道路データ情報取得サービス呼び出し
    ユーザ毎に与えられるユーザIDで、距離計算が可能な計算用道路データのリストを取得するサービスを呼び出します。
  2. 計算用道路データのリスト取得
    管理サーバから計算用道路データのリストを取得します。クライアントでは、このリストを画面に表示し、ユーザ操作により選択、計算したい計算用道路データを決定します。
  3. 距離計算サーバ取得サービス呼び出し
    計算したい計算用道路データで距離計算可能な距離計算サーバの情報を取得するサービスを呼び出します。
  4. 距離計算サーバの情報取得
    距離計算サーバのURL、IPアドレス、ポート番号を取得します。
  5. 距離計算サービス呼び出し
    4. で取得した距離計算サーバのURL、IPアドレス、ポート番号を用いて、距離計算サービスを呼び出します。
  6. 計算結果の取得
    計算結果を取得し、所要時間、道のり、走行ルートなどの情報を画面や地図上に表示します。

サンプルコード

サンプルプログラムは、こちらを参照ください。無償でダウンロード可能です。
